横河设备数据轻松转！WDF转CSV实战指南

发布时间：2026-08-16

你有没有遇到过这样的场景：测试做完，数据全在WDF文件里，却怎么都打不开？作为横河波形测量仪器的专用格式，它里面积攒着关键的测量数据，却因为二进制特性，让测试人员无法直接读取。以往工程师们只能依赖官方的Xviewer或IS8000来查看，如果要做数据处理，还得手动导出。

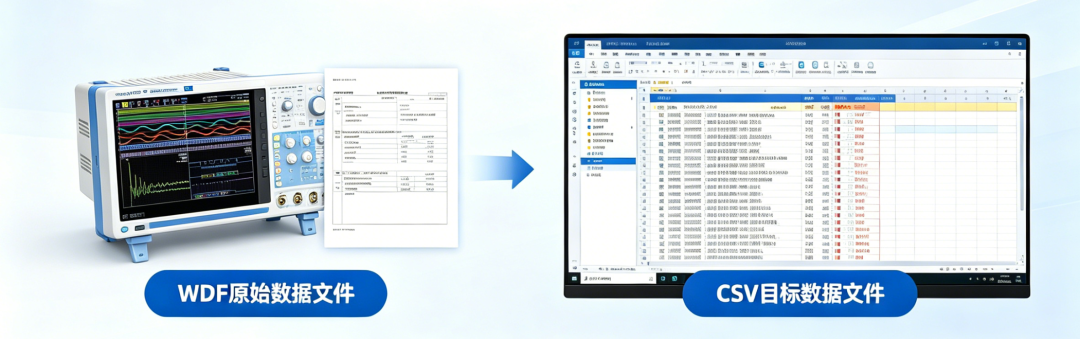

现在，另一种更灵活的解析方法登场了，用户可借助横河官方提供的WDF File Access Library（文件访问库），直接调用API提取文件中的原始数据，并按需一键转换为CSV格式。这样一来，数据不仅能看，还能自由分析，测试效率一下子就上来了。接下来我们就手把手带你搞定这套“数据翻译官”的快速设置。

WDF File Access Library与使用流程

WDF File Access Library 是横河官网提供的类库，旨在帮助编程人员快速读取 WDF 文件中的测量通道、时间及数据信息。如图1所示，用户可在横河官网免费下载。该类库中的 API 支持访问横河主流示波器及示波记录仪所生成的 WDF 文件。其构造概览、所支持的 WDF 文件种类（基于仪器类型）及使用逻辑分别如图2、图3、图4所示。

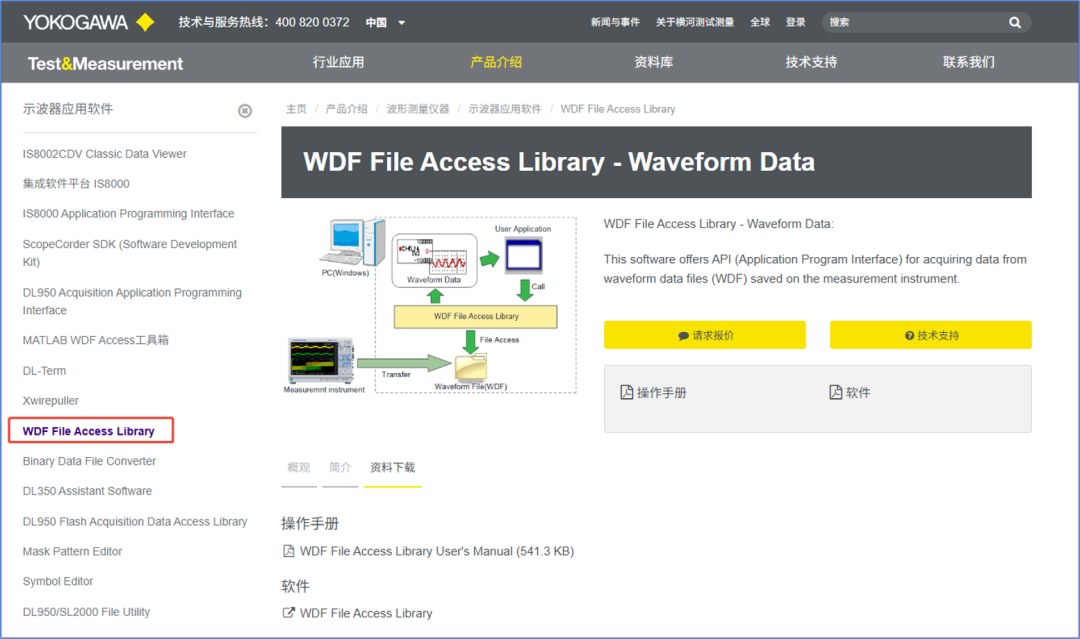

图1: WDF File Access Library官网地址

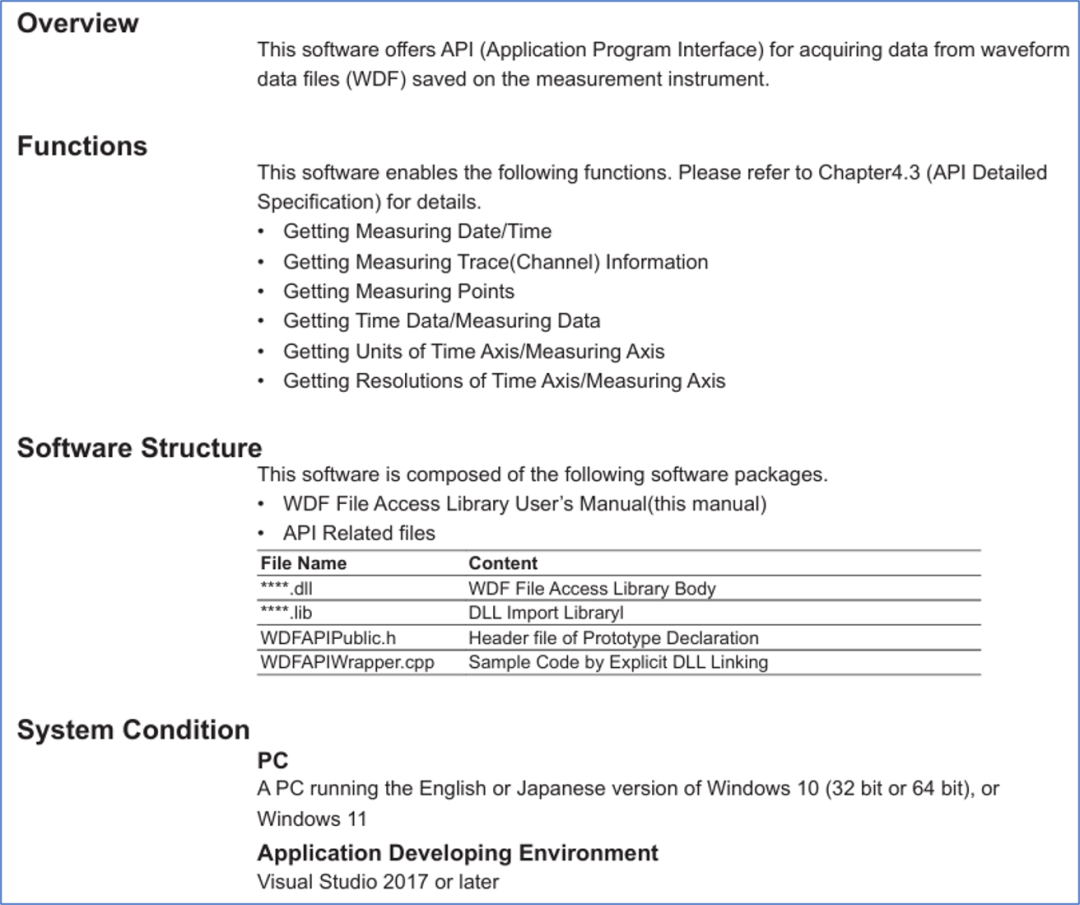

图2^[1]: WDF File Access Library使用概要与要求

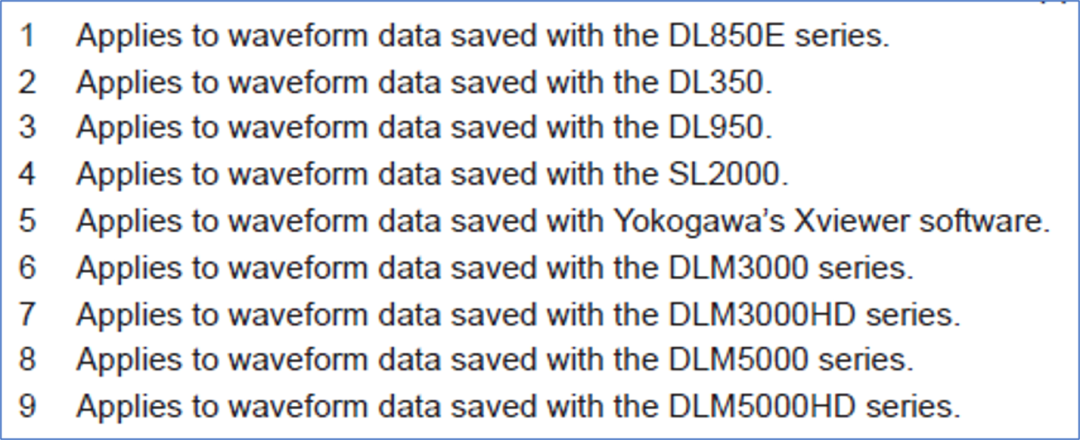

图3^[1]: WDF File Access Library支持的WDF种类

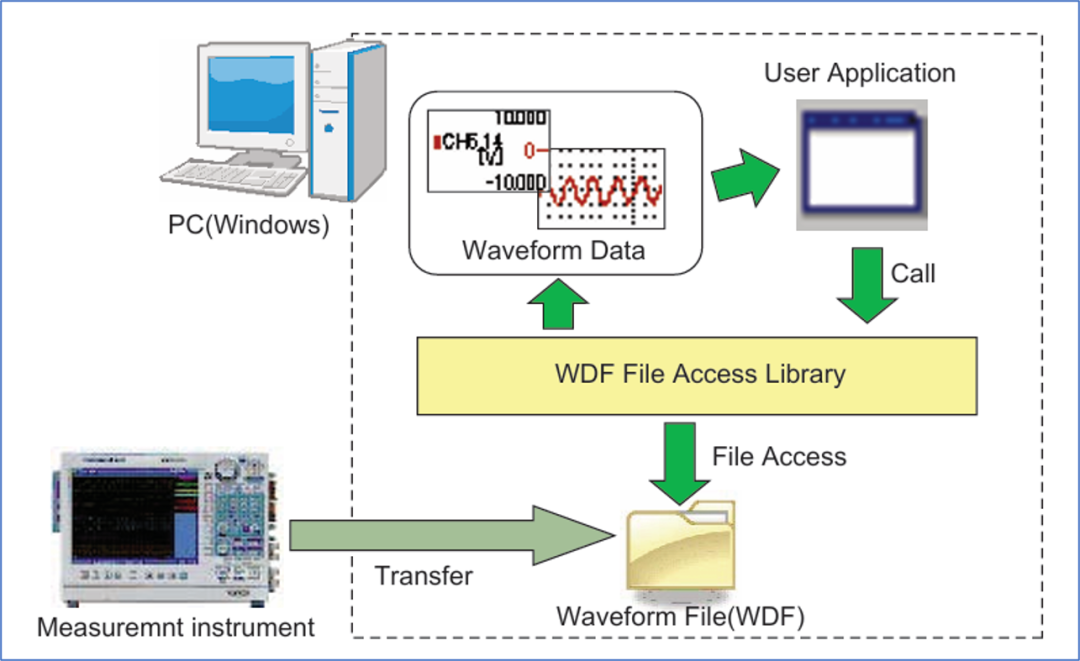

图4^[1] : WDF File Access Library使用逻辑

如图5所示，使用该类库访问WDF文件也仅需三个步骤：

1.创建一个文件访问句柄

2.获取文件数据信息

3.销毁此句柄

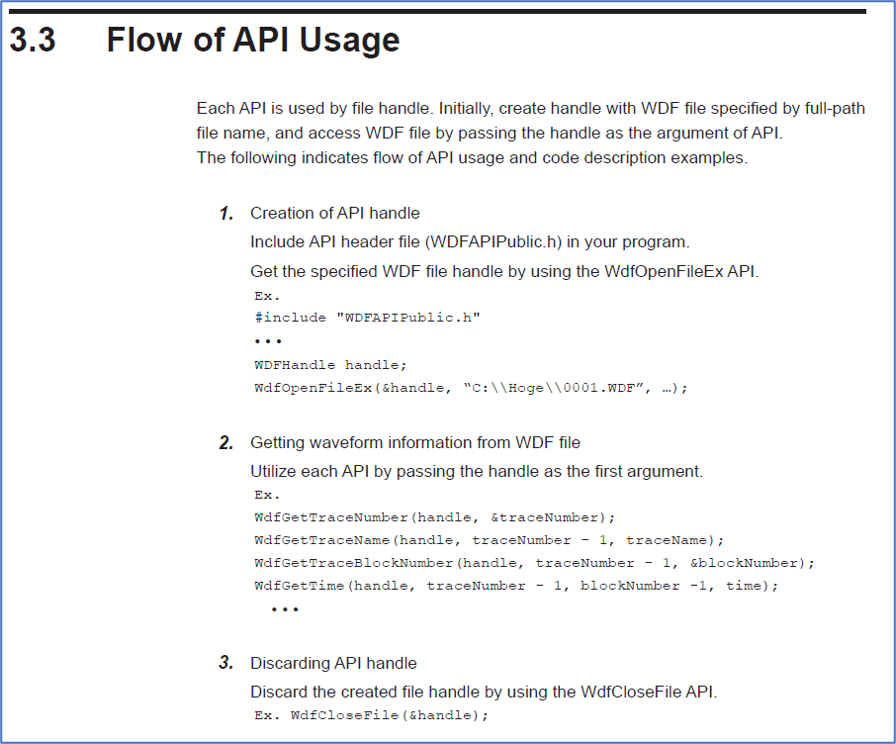

图5^[1] : API使用流程

四类API详解

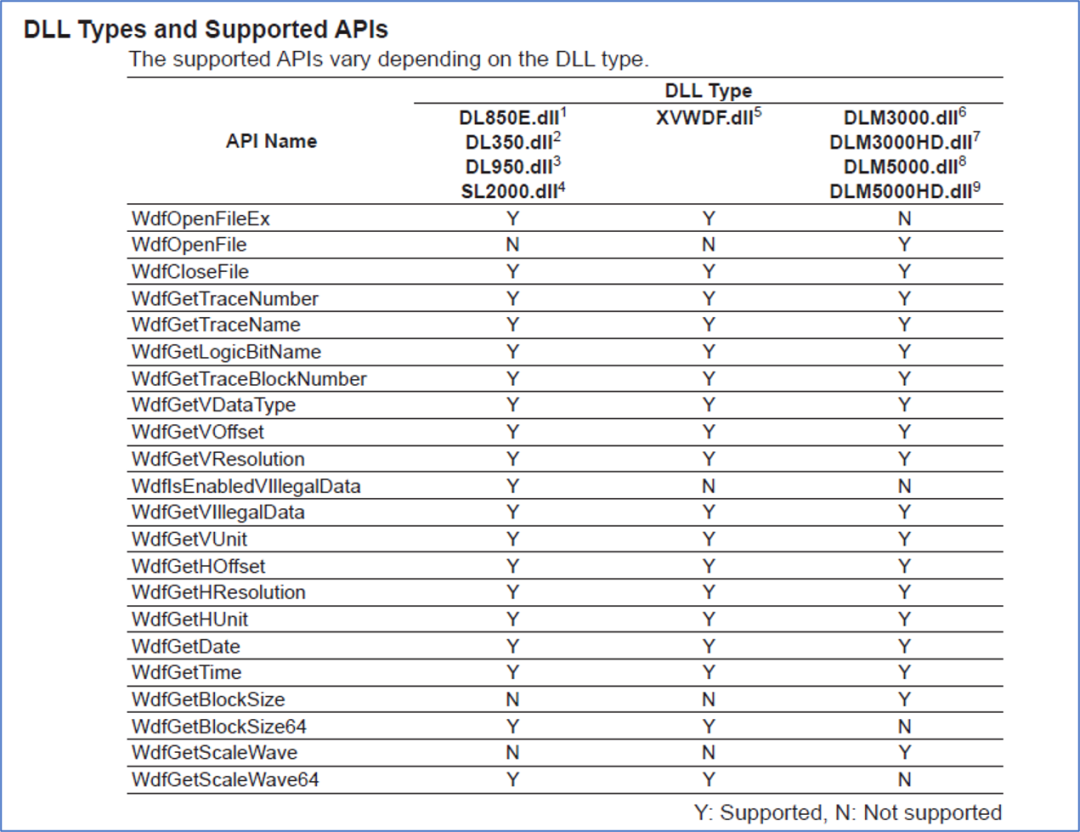

WDF File Access Library 共包含四类API，详细说明请参考WDF File Access Library User’s Manual 4.1 Definition of Data Structure。需要注意的是，因不同仪器功能存在差异，并非所有API都支持全部机型生成的WDF文件，详情请参照图6。

图6^[1] : API与各机型的WDF支持情况汇总

创建/销毁访问句柄API（图7）：

使用API的第一步是创建句柄，通过句柄访问文件。需要注意的是访问结束后必须调用销毁句柄API以释放文件，若不释放，文件将始终保持被访问状态，可能导致内存泄漏、数据被篡改或无法再次访问。

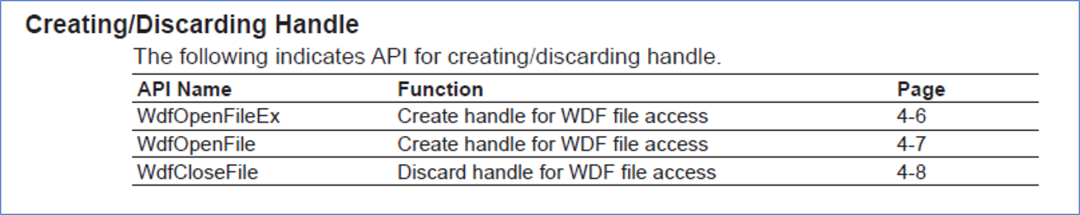

图7^[1] : 创建/销售访问句柄API

获取通道信息API（图8）

通过此类API可获取通道数、通道名称等通道信息。

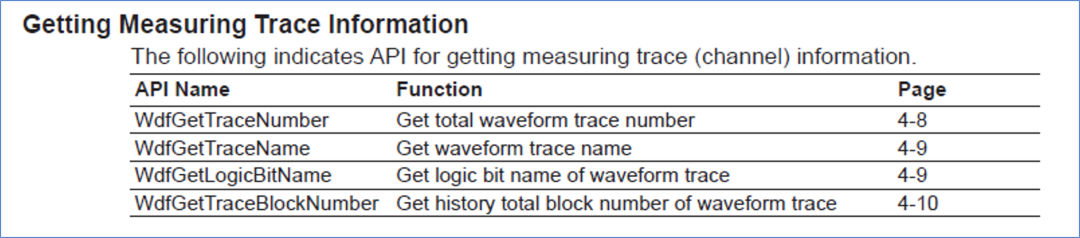

图8^[1] : 获取通道信息API

获取波形信息API（图9）

通过此类API可获取测量时间、横纵轴偏移等波形信息。

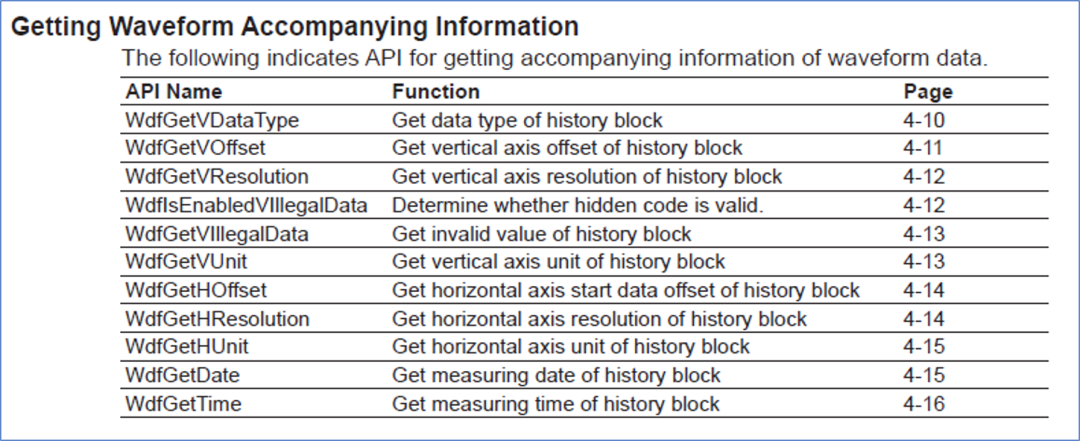

图9^[1] : 获取波形信息API

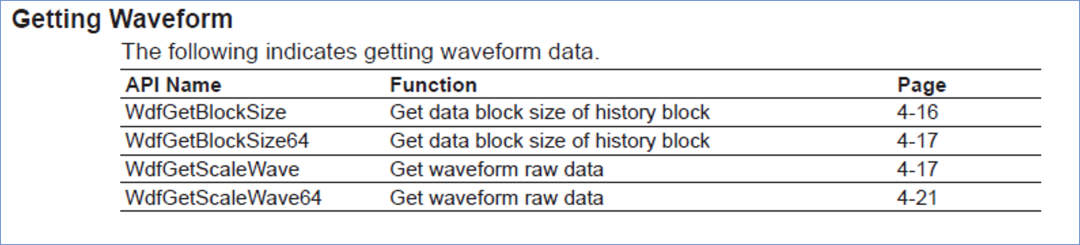

获取波形数据API（图10）

通过此类API可获取文件中保存的波形数据

图10^[1] : 获取波形数据API

从下载到实战：多通道数据获取与CSV导出

如图11所示，从官方网站下载该API后，将压缩包解压至目标文件夹，即可得到API、DLL、Doc、Sample四个子文件夹（图12）。其中，API文件夹包含此Library的引用文件，DLL文件夹中存放着相关仪器的DLL文件，Doc文件夹提供使用文档，图12中的Sample文件夹则包含C++、.NET(C#)和Python的使用案例。

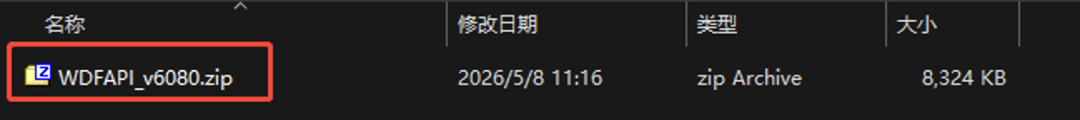

图11：WDF File Access Library 下载后示例（v6080）

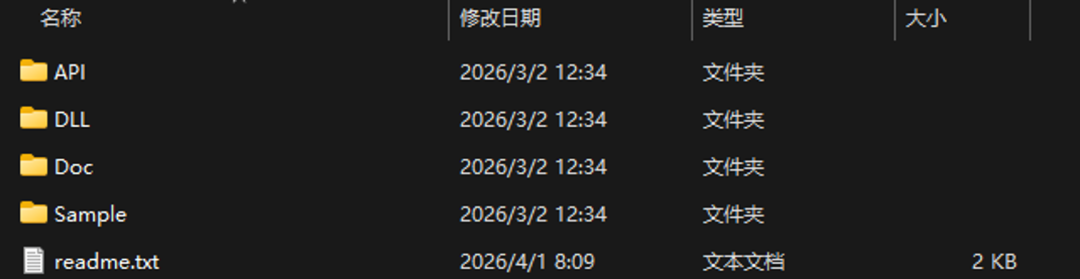

图12：WDF File Access Library 解压缩后示例（v6080）

以访问DLM生成的WDF为例，打开Sample_DLM，选择SampleNet（C# x64示例）并打开SampleNet.sln即可。相关API的使用代码位于Form.cs中；图13则展示了采用C# delegate方式引用的API代码。在DispWave方法中给出了获取数据的样例，该方法仅演示了单通道数据获取，如需获取多通道数据，则需进行相应修改。此外，生成CSV文件的方法也需工程师自行编写，相关样例可参考DispWave多通道数据获取及转CSV [3]（见文章末代码示例）。

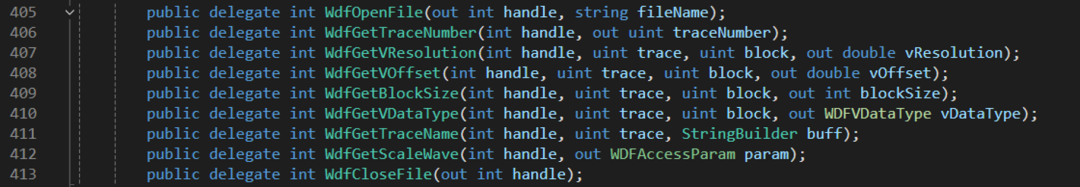

图13^{[2] [3]} : 实例中所引用的API相关代码

图14^{[2] [3]} : 实例中使用API获取数据的方法名称

有了横河WDF File Access Library，你再也不用被专用软件“捆绑”在查看界面上了。想怎么提取、怎么转换、怎么批量分析，全凭代码说了算。也欢迎工程师们在评论区分享你的使用心得或踩坑经验，我们一起努力把测试玩得更溜。

DsipWave多通道数据转CSV示例

///此代码及示例输出仅作为实例参考，非商用，请勿复制。

private void DispWave(string filePath, string dllPath) {

////////// 输出CSV

Stopwatch stopwatch = new Stopwatch();

stopwatch.Start();

#if X64

long handle;

#else

int handle;

#endif

double maxValue = 0;

double minValue = 0;

uint num = 0;

uint blockNumber = 0;

Double vResolution = 0;

Double vOffset = 0;

int blockSize = 0;

WDFAccessParam param = new WDFAccessParam();

WDFVDataType vDataType;

string traceName;

// temp

Process currentProcess = Process.GetCurrentProcess();

string exePath = Directory.GetCurrentDirectory();

//dllPath = Path.Combine(exePath, "DLM5000.dll");

dllPath = Path.Combine(exePath, "DLM3000.dll");

IntPtr dllHandle = LoadLibrary(dllPath);

IntPtr funcPtr = GetProcAddress(dllHandle, "WdfOpenFile");

WdfOpenFile openFileEx = (WdfOpenFile)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfOpenFile));

int result = openFileEx(out handle, filePath);

uint traceNumber;

funcPtr = GetProcAddress(dllHandle, "WdfGetTraceNumber");

WdfGetTraceNumber getTraceNumber = (WdfGetTraceNumber)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetTraceNumber));

getTraceNumber(handle, out traceNumber);

string fileFullName = Path.Combine(Environment.GetFolderPath(Environment.SpecialFolder.Desktop), "Test.csv");

double[,] values = new double[blockSize, traceNumber];

bool hasArray = false;

GCHandle h = GCHandle.Alloc(null, GCHandleType.Pinned); ;

for (num = 0; num < traceNumber; num++) {

funcPtr = GetProcAddress(dllHandle, "WdfGetVResolution");

WdfGetVResolution getVResolution = (WdfGetVResolution)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetVResolution));

getVResolution(handle, num, blockNumber, out vResolution);

funcPtr = GetProcAddress(dllHandle, "WdfGetVOffset");

WdfGetVOffset getVOffset = (WdfGetVOffset)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetVOffset));

getVOffset(handle, num, blockNumber, out vOffset);

funcPtr = GetProcAddress(dllHandle, "WdfGetBlockSize");

WdfGetBlockSize getBlockSize = (WdfGetBlockSize)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetBlockSize));

getBlockSize(handle, num, blockNumber, out blockSize);

funcPtr = GetProcAddress(dllHandle, "WdfGetVDataType");

WdfGetVDataType getVDataType = (WdfGetVDataType)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetVDataType));

getVDataType(handle, num, blockNumber, out vDataType);

StringBuilder chType = new StringBuilder(255);

funcPtr = GetProcAddress(dllHandle, "WdfGetTraceName");

WdfGetTraceName getTraceName = (WdfGetTraceName)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetTraceName));

getTraceName(handle, num, chType);

traceName = chType.ToString();

param.version= (uint)WDFDefaultValue.WDF_DEFAULT_ACSPRM_VERSION;

param.trace = num;

param.block = 0;

param.start = 0;

param.count = blockSize;

param.ppRate = (int)WDFDefaultValue.WDF_DEFAULT_ACSPRM_PPRATE;

param.waveType = (int)WDFDefaultValue.WDF_DEFAULT_ACSPRM_WAVETYPE;

param.dataType = (int)WDFDefaultValue.WDF_DEFAULT_ACSPRM_DATATYPE;

param.cntOut = 0;

param.box = 0;

param.compMode = (int)WDFDefaultValue.WDF_DEFAULT_ACSPRM_COMPMODE;

byte[] buff = new byte[blockSize * 4];

h = GCHandle.Alloc(buff, GCHandleType.Pinned);

IntPtr p = Marshal.UnsafeAddrOfPinnedArrayElement(buff, 0);

param.dst = p;

double[] m_dbuf = new double[blockSize];

////////// 初始化二维数组

if (!hasArray) {

values = new double[blockSize, traceNumber];

hasArray = true;

}

funcPtr = GetProcAddress(dllHandle, "WdfGetScaleWave");

WdfGetScaleWave getScaleWave = (WdfGetScaleWave)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfGetScaleWave));

result = getScaleWave(handle, out param);

GetPhysicalValue(buff, (int)blockSize, (double)vOffset, vResolution, ref m_dbuf);

GetMinMaxData(m_dbuf, (int)blockSize, out minValue, out maxValue);

//DrawWave(m_dbuf, (int)blockSize, minValue, maxValue);

uint column = num;

if (hasArray) {

for (int row = 0; row < blockSize; row++) {

values[row, column] = m_dbuf[row];

}

RecordDataToCSV(fileFullName, values); // 需自行编写定义

stopwatch.Stop();

MessageBox.Show(stopwatch.ElapsedMilliseconds.ToString() + "ms");

funcPtr = GetProcAddress(dllHandle, "WdfCloseFile");

WdfCloseFile closeFile = (WdfCloseFile)Marshal.GetDelegateForFunctionPointer(funcPtr, typeof(WdfCloseFile));

closeFile(out handle);

h.Free();

FreeLibrary(dllHandle);

}

[1]: 引用图片均来自WDF File Access Library User’s Manual【IM B8074XP-01En 9th Edition】，仅示例，非商用。

[2]: 引用图片使用Visual Studio 2022中的截图，仅示例，非商用。

[3]: 此代码及示例输出仅作为实例参考，非商用，请勿复制。
