电流传感器能带电放置吗？

发布时间：2026-08-16

大电流测试后，电流传感器能留在原位吗？

在电气测试中，工程师们测量大电流时，高精度电流传感器（比如横河CT系列）几乎是"刚需"。这类闭环传感器虽然测量精准，但安装时需要拆线穿过传感器的闭环，比较麻烦。

更让人纠结的是：当测试结束需要移动功率分析仪等设备时，很多人会想——能不能直接把电流传感器留在带电线缆上？这样操作会不会有安全隐患？

答

如果不做任何处理，绝对不行！但只要对二次侧进行短接处理，这个"看似违规"的操作就能变得安全又省事。

电流传感器的工作原理

通常电流传感器内部由一次绕组和二次绕组构成。当一次侧通电时，如图1所示，设备产生的磁场与磁通会在正常工况下相互抵消，并使整体磁通密度维持在较低水平。

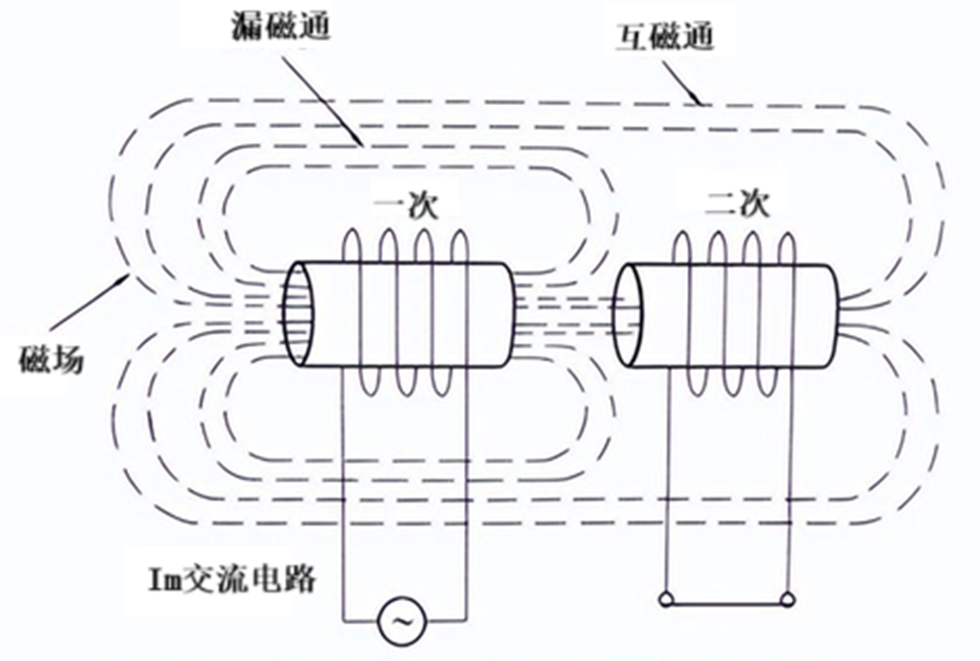

图1 电流传感器一次侧通电时原理示意图

当电流互感器（CT）二次绕组处于开路状态时，若一次侧电流维持恒定，二次回路将呈现断路状态（或等效为阻抗显著升高），导致二次电流降至零或趋近于零。此工况下，二次绕组产生的磁动势将大幅衰减，致使二次侧磁通量不足以抵消一次侧磁通。其直接后果是全部一次侧磁通将通过铁芯转化为励磁磁通，引发铁芯深度饱和。

这种非正常工况将诱发多重危害：

基于上述机理，国际电气工程标准普遍确立核心安全准则："电流互感器二次侧必须保持闭合回路（严禁开路），电压互感器二次侧必须严格防止短路"。

由此可见，在使用电流传感器时，如果因条件限制不便从被测线缆上拆卸电流传感器，用户必须在通电前使用短接片或短接线对传感器的二次侧进行短接，然后再实施通电操作。只有这样，才能有效保障人员安全，并确保测量符合安全规范。

短接（Short Circuit）是指通过低阻抗导体（如铜片、导线等）将电路中的两个节点直接连接，使电流绕过部分电路元件。在电流传感器的应用中，短接通常用于二次侧（输出侧），目的是在传感器未正常工作或拆卸时，确保电路处于安全状态，避免开路带来的高压风险。

短接的步骤详解：

确认短接位置
●找到电流传感器的二次侧输出端子(通常是标注为“S1/S2”“+/-”或“Out”的两根线或端子)。
● 确保短接的是传感器的信号输出端，而非电源端或其他高压部分。
选择合适的短接工具
● 短接片：金属导电片(如铜片)，直接夹在二次侧端子上(常见于固定安装)。
● 短接线：多股铜导线或专用测试线，两端带鳄鱼夹或端子头(适合临时操作)。
● 注意事项：导线需满足电路电流要求(通常短接电流较小，但需避免过热)。
操作流程
● 断电操作：先断开传感器一次侧(主电路)电源，确保安全。
● 短接二次侧：用短接片/线将二次侧的两个端子牢固连接(接触电阻越小越好)。
● 重新通电：确认短接无误后，再给一次侧通电。
● 后续操作：若需正常测量，断开短接并接入负载(如数据采集仪、PLC等)。
断电后拆除短接
●测量完成后，先断开一次侧电源，再移除短接片/线，恢复传感器正常连接。

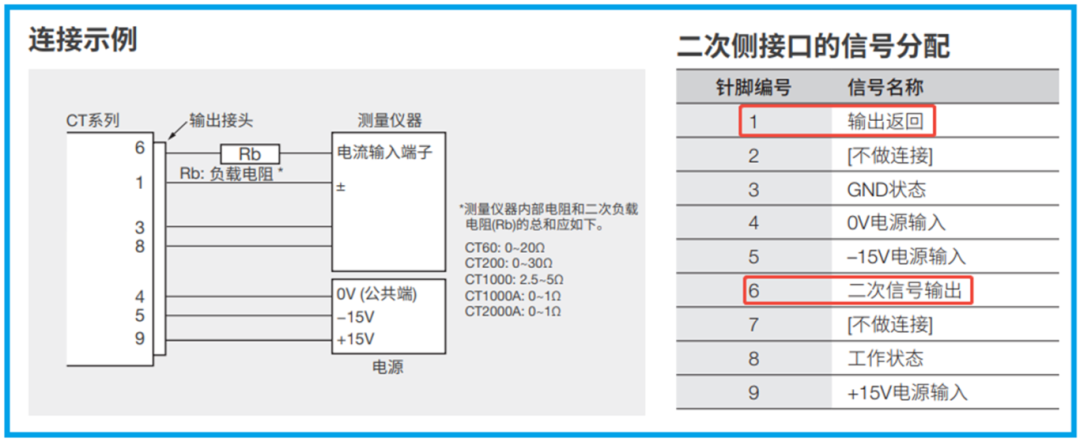

以横河CT系列电流传感器为例，上图为CT系列电流传感器的DB9线序图，二次侧短接的步骤如下：

通过规范短接操作，可有效保障人员和设备安全，同时符合电气安全标准（如IEC 61010、GB 4793等）。

此外，正常工作的情况下需及时拆除短接片或者短接端子线，避免影响正常测量。若未正确短接或忘记拆除，可能导致传感器损坏、测量数据失真，甚至引发安全事故。因此，严格遵守操作流程不仅是安全要求，也是确保测量准确性的关键。
